超音波洗淨機

超音波洗淨機

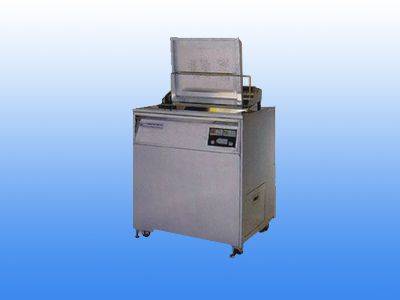

超音波洗淨機 其功效及信賴性符合要求,洗淨力超強,連印刷版角落不易清洗的部份,也能徹底洗淨。

機器尺寸 :
SUC-800 : 970 * 600 * 1000 mm
SUC-1200 : 1370 * 600 * 1400 mm

特 性:
 價格最經濟
印刷版清洗若非多量,引進價格昂貴的大型清洗設備是不經濟的,同時大型機台配置場所不易取得。因此本系列機型主要是依照現場作業人員的反映,並考量其售價與體積大小而設計,最適尺寸(長×寬×高) 為 800X120X800mm及1200X120X1200mm之印刷版。

採用35KHz超音波能輕柔地將印刷版快速徹底洗淨
一般高精密度超音波洗淨機的差異在於其功效及信賴性,而正中之SUC-800及SUC-1200系列,完全符合此要求。它採用短波長35KHz,靜音效果特佳;超音波600W/1200W,洗淨力超強,連印刷版角落不易清洗的部份,也能徹底洗淨。

操作簡單
清洗印刷版的時間設定為1~99分鐘 (可自行設定),洗淨溫度最高可設定為40°C。將印刷版放入清洗籃中再置入洗淨槽,先按電源開關再按超音波激活開關,機器便會自動執行清洗工作,直到預設時間到或手動關機而停止運轉。當洗淨液不足或洗淨液溫度異常時,LED燈會亮並發出警報聲,以提醒作業人員

型    號
SUC-800
SUC-1200
工  程
洗  淨
超音波洗淨
干  燥
常溫自然乾燥
超音波洗淨槽
槽內尺寸
800×120×800mm
1200×120×1200mm
槽 材 質
不銹鋼SUS-304(鍍硬鉻30μ)
超 音 波
600W
1200W
排  液
排水龍頭
電  熱
800W
1200W
液  溫
電子式設定
洗淨時間
電子式設定
液  量
75L
173L
電  源

單相220V
單相220V
外部尺寸

970×600×1000mm
1370×600×1400mm




可提升作業環境
一般手工擦拭網版使用IPA(酒精/異乙醚)等溶劑,其洗淨效果絕對比不上採用超音波洗淨機加適當洗劑的洗淨效果。況且酒精是易燃的揮發性溶劑,易對工作環境產生高危險性;而超音波洗淨機解決這方面的顧慮,提升了工作環境的潔淨與安全性,使工作效能提升,亦是超音波洗淨機對工作環境提升,最大的供獻及根本解決之道。

框架及清洗用籃為基本配備,便利洗淨與風乾。
正中已考慮到以一般標準網版鋁框之尺寸,來設計洗淨槽之尺寸的大小、及其配備洗淨籃與風乾框架。這對使用者來說是一個考慮周詳且便利的機種。

集中沉澱物於斜面槽底,再由污物排水口流出,容易維護。

徹底的精密洗淨效果,最適合高精密圖形或細間距印刷版清洗。
效益比較表(以1m×1m印刷版為例):





洗淨力 《軟性超音波(35KHz)對精密電子線路圖文,洗淨能力非常優異。》《不易清洗的角落,也能洗的乾乾淨淨。》 易受人為疏失,影響清潔效果。
角落不易擦拭乾淨。
機械式作業,效果佳。
利用壓力沖洗,容易造成版受損。
費用 《25元(清洗劑)+4元(電費)=29元》 $ 水性清洗劑每公升NT100, 每個版約需耗NT25。$ 其它費用, 比如過濾器每個月NT800。$ SMT用之金屬版清洗劑, 每個版水費約NT3。$ 需投入設備NT30~40萬 《24元(溶劑)+12元(人工)=36元》 $ 洗一個版溶劑需NT11$ 洗一個版浪費掉溶劑需NT13$ 溶劑單價每公升NT100$ 手工清洗浪費程度不容易計算,以一般狀況概算為人工費NT2.4/分×5分=NT12$ 不須設備 《32元(溶劑)+8元(電費)=40元》 $ 洗淨一個版溶劑消耗NT32$ 溶劑單價每公升NT110$ 電費NT60/KWH$ 需投入設備約NT50~80萬元
作業性 《僅在置入取出版時以手操作》
《無刺激鼻味》
《清洗過程幾近無聲》
→ 全部流程均以手工操作
→ 油墨及溶劑長時間大量揮發刺鼻味重,操作人員吸入影響健康。
→ 人員聘請不易
→ 以手取版。
→ 溶劑散發機外影響環境, 對人員健康產生不良影響。
危險性 《使用水性環保清洗劑安全性佳》
《適用一般消防法規》
→ 嚴禁煙火
→ 需嚴格遵守特別消防法規
→ 使用不燃有機溶劑,安全性尚可。
→ 一般清防法規可適用
→ 溶劑易噴到作業者
耐久性 《只用手接觸外框,不傷版,使用壽命延長。》 → 擦拭接觸,版易受損。 → 利用壓力噴洗容易造成版受損。
清洗
時間
平均1個版3~5分鐘 平均1個版5分鐘 平均1個版5分鐘
